Görgős vezetőpapucs vagy csúszó vezetőpapucs, melyik típus vonatkozik rá
A rövid válasz az, hogy an lift Roller vezetőcipő jobban illeszkedik a közép- és sokemeletes épületek nagy sebességű személyliftjéhez, míg an lift Csúszó vezetőcipő a teherfelvonók és a kisebb sebességű személyliftek stésard választása. Mindkettő a felvonóvezető sarutípusok tágabb kategóriájába tartozik, és a helyes választás szinte teljes mértékben a kocsi sebességétől, a terhelési mintától és attól függ, hogy egy épületnek mekkora menetsimára van szüksége.
A vezetőpapucs a felvonó vezetősíne és a kocsi vagy az ellensúly között helyezkedik el, és mindkettőt szigorúan fel-le mozgatja a sín mentén anélkül, hogy utazás közben elhajolna, megdőlne vagy kilengene. Ez az egyetlen alkatrész közvetlen hatással van a menetkényelemre, a sínek kopására és arra, hogy a felvonórendszer mennyi karbantartást igényel élettartama során.
Hogyan működik a vezetőcipő valójában a tengelyen belül
Típustól függetlenül minden vezetőpapucs három fő részből épül fel: a sínnel érintkező cipőbélésből, a vezetősíntestből, amelyen keresztül halad, és a vezetőpapucs üléséből, amely a szerelvényt az autó vázához vagy az ellensúly keretéhez rögzíti. Csúszó kiviteleknél a felső rész egy olajpohárt is tartalmazhat, amely kenőanyagot táplál a cipőbélés és a sín felülete közé, ami csökkenti a súrlódást és meghosszabbítja a bélés élettartamát.
Alapvető összetevők egy pillantásra
- Cipőbélés, a vezetősínnel közvetlenül érintkező kopófelület
- Vezetősín test, az aknán áthaladó függőleges acél pálya
- Vezető cipőülés, a cipőt az autóval összekötő konzol vagy ellensúly
- Olajpohár, a csúszó típusokon a bélés és a sínérintkező kenésére
Miután ezeket az alkatrészeket összeszerelték és beállították, a vezetőpapucs egyetlen függőleges pályára szorítja az autó vázát, ezért a beszerelés során a beállítási pontosság legalább annyira számít, mint magának a cipőnek az anyagminősége.

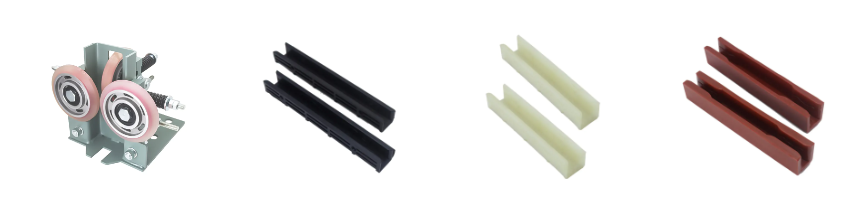

A görgős cipő felépítése és ahol a legjobban teljesít
Egy görgős vezetőpapucs helyettesíti a rögzített csúszó bélést egy sor forgó kerékkel, amelyek a vezetősín felületén gördülnek, ahelyett, hogy áthúznák. Mivel az érintkezési pont inkább gördül, mintsem csúszik, a súrlódás élesen csökken, ami lehetővé teszi, hogy az autó nagyobb sebességgel haladjon, észrevehetően kevesebb vibráció kerül át az utastérbe.
Ez a gördülő érintkezés a fő oka a görgős vezetőcipő gyártója jellemzően a magasabb épületekben lévő személylifteket célozza meg, ahol a sebesség és a menetminőség együtt nő. A görgős vezetőpapucsok gyakoriak a korszerűsítési projekteknél is, ahol egy régebbi felvonót egy gyorsabb utasegységre fejlesztenek a meglévő vezetősín megváltoztatása nélkül.
| Funkció | Tipikus viselkedés |
|---|---|
| Kapcsolat típusa | A gördülő kerék érintkezése a sín felülete mentén |
| Súrlódási szint | Alacsony, nagyobb sebességnél csökkenti a hőfelhalmozódást |
| Kenés szükséges | A minimális kerékcsapágyakat csak időszakonként kell ellenőrizni |
| Közös beállítás | Közép-magas utasliftek |
Csúszó vezetőcipő szerkezete és ahol a legjobban teljesít
A csúszó vezetőpapucs a rögzített bélést folyamatosan érintkezésben tartja a sínnel, nem pedig átgurul rajta. Ennek a kialakításnak két változata van: a rögzített csúszó vezetőpapucs, amely merev pozíciót tart a sínhez képest, és a rugalmas csúszó vezetőpapucs, amely rugós mechanizmus segítségével nyeli el a kisebb sínegyenetlenségeket és csökkenti a kocsiba átadott lökéseket.
A fix csúszóvezető cipőket főként teherfelvonókon használják, ahol a cipő mindkét oldalán a hézagnak egyenletesnek kell maradnia, és a rés a bélés és a sín felső felülete között általában a tartományban marad. 0,5-2 milliméter . Ez a szűk, egyenletes hézag fontosabb a teherszállítási alkalmazásoknál, mivel az egyenetlen terhelés ismétlődő oldalirányú nyomást gyakorol a vezetőpapucs szerelvényre.
Fix kontra elasztikus csúszó típusok
- Fix csúszó vezetőpapucs, merev rögzítés, jellemzően teherliftekkel párosítva
- Elasztikus csúszó vezetőpapucs, rugós béléssel, általában alacsony sebességű személyliftekben
- Mindkét típus a cipő tetején található olajpohártól függ, hogy a bélés megfelelően kenhető legyen
- Mindkét típus alkalmas közepes és magas épületekhez, amelyek alacsonyabb sebességgel futnak
A vásárlók összehasonlítják a csúszóvezető cipő szállítója a görgős alapú opciókkal szemben általában azt találják, hogy a csúszó típusok karbantartása lassabb rendszerekben olcsóbb, mivel a bélés kiszámíthatóan kopik, és a csereintervallumokat könnyű megtervezni a rutinszervizek körül.
A görgős és csúszó típusok sebességtartományának összehasonlítása
A sebesség képesség a legtisztább választóvonal a két felvonóvezető sarutípus között. Az alábbi táblázat szemlélteti azt az általános sebességtartományt, amelyet az egyes típusok általában hozzáillesztenek a személy- és teherfelvonó-projektekhez.
Ezek a tartományok általános iparági minták, nem pedig rögzített határértékek, mivel a tényleges mennyezet a teljes felvonórendszer kialakításától függ, nem csak a vezetőpapucstól. Ennek ellenére a minta megmagyarázza, hogy a görgős vezetőcipők miért dominálnak az expressz és sokemeletes személygépkocsikban, miközben a csúszó típusok továbbra is gyakoriak a teherszállító és az alacsonyabb épületekben.
Hézagtűrési különbségek a vezetőcipő típusok között
A cipőbélés és a sín közötti hézag közvetlenül befolyásolja, hogy az autó mennyi oldalirányú mozgást tapasztal. A szorosabb, egyenletesebb hézag általában csökkenti a vibrációt, de pontosabb telepítést és sínbeállítást igényel.
A görgős vezetőpapucsok általában szűkebb résszel futnak, mivel a kerék állandó gördülési kapcsolatot tart fenn a sínnel, míg a csúszópapucsok kis munkahézaggal vannak beállítva, így a bélés nem tapad a sín felületéhez utazás közben.
Elfogadási minta görgős vezetőcipők magasabb épületekben
Mivel az épületek magassága és a liftek haladási sebessége az új építési és korszerűsítési projektek során nőtt, a kereslet folyamatosan a személygépkocsik görgős rendszerei felé tolódott el. Az alábbi sor ezt az általános iránytrendet tükrözi, nem pedig rögzített statisztikát.
Ezt az elmozdulást nagyrészt két tényező okozta, amelyekről a felvonóipari viták során következetesen beszámoltak: a növekvő elvárások az utasépületek gördülékenységével kapcsolatban, valamint az olyan modernizációs projektek növekvő aránya, amelyek a teljes sínrendszer cseréje nélkül növelik az autó sebességét.
Teljesítmény-összehasonlítás a kulcsfontosságú kiválasztási tényezők között
A görgős és csúszó kialakítások közötti választás gyakran több teljesítménytényező együttes mérlegelésén múlik, nem pedig pusztán a sebesség alapján. Az alábbi radardiagram mindkét típust öt, a vásárlók által általánosan értékelt tényezővel szembeállítja.
A görgős vezetőpapucsok általában magasabb pontszámot érnek el a sebesség, a gördülékenység és a zajcsökkentés tekintetében, míg a csúszó vezetőpapucsok általában magasabb pontszámot érnek el a karbantartás egyszerűsége és a rakománykezelés terén, ezért a teherfelvonók továbbra is nagymértékben támaszkodnak a rögzített csúszó kialakításra.
A hosszú távú teljesítményt befolyásoló telepítési követelmények
A helyes beszerelés határozza meg, hogy bármelyik vezetőpapucs a tervezettnek megfelelően működik-e a felvonó élettartama alatt. A felső és az alsó vezetőpapucsokat ugyanarra a függőleges vonalra kell felszerelni, miután felszerelték, anélkül, hogy közöttük ferde vagy csavarodás lenne, és mindkettőnek egy vonalban kell lennie a biztonsági pofa-szerelvény közepével.
Kifejezetten teherfelvonókon használt rögzített csúszó vezetőpapucsok esetén a saru mindkét oldalán a hézagnak egyenletesnek kell maradnia a teljes úthossz mentén, és a bélés és a sín felső felülete közötti rés általában a sínben marad. 0,5-2 milliméter korábban leírt tartomány. Ha ezt a hézagot bármelyik irányban elhibázzuk, az gyorsan egyenetlen kopásként vagy durvább futásként jelentkezik.
Telepítési ellenőrző pontok, amelyeket érdemes ellenőrizni
- A felső és alsó cipők egyetlen függőleges vonalon vannak elrendezve
- Nincs látható ferdeség vagy csavarodás a vezetőpapucs ülésén
- Középre igazítás a biztonsági pofával szemben mind az autó, mind az ellensúly oldalán
- Egyenletes oldaltávolság a teljes sínfutás mentén
- Olajpohár töltött és megfelelően működik csúszó típusú cipőn
A vezetőcipő típusának megfelelő épület- és lifthasználat
A felvonógörgős vezetőpapucs és a felvonó csúszóvezető saruja közötti választás egyszerűvé válik, ha az épület profilja és a felvonó feladata egyértelmű. Az alábbi táblázat összefoglalja azokat az általános mintákat, amelyeket a vásárlók és a felvonóalkatrész-csapatok általában követnek.
| Épület vagy lift profil | Általánosan használt vezetőcipő típus |
|---|---|
| Magas utaslift | Görgővezető cipő |
| Középmagas személylift | Görgővezető cipő or elastic sliding guide shoe |
| Alacsony sebességű személylift | Elasztikus csúszó vezető saru |
| Teherlift | Fix csúszóvezető saru |
| Modernizálás gyors frissítéssel | Görgővezető cipő replacement |
A liftvezető cipőcsere projekten dolgozó létesítményi csapatok gyakran ugyanabból a profilillesztésből indulnak ki, mielőtt mintákat kérnének egy egyedi felvonóvezető cipő beszállítója, mivel a meglévő sínszélesség és a cipőülés méreteinek összehangolása ugyanolyan fontos, mint magának a vezetőpapucsnak a típusa.
Annak felismerése, amikor a vezetőcipőt cserélni kell
A vezetőcipők fokozatosan kopnak, és a legtöbb felvonó-karbantartó csapat megtanul egy maroknyi következetes figyelmeztető jelzést figyelni ahelyett, hogy a teljes meghibásodásra várna. A szokatlan oldalirányú mozgás az autóban, csikorgó vagy nyikorgó hang az autó vázának tetején vagy alján, valamint látható kopási barázdák a cipőbélésen a leggyakoribb korai jelzők.
A felvonóvezető saru csereprogramját lebonyolító beszerzési csapatok jellemzően megrendelés előtt kérik a sínszélesség és a vezetőpapucs ülésének megfelelő méreteket, mivel még egy jól elkészített cipő is gyengén teljesít, ha a meglévő sínhez való illeszkedés nem megfelelő. Dolgozik egy bevett liftvezető cipőgyár Kína Az alapú szállítási kapcsolat gyakran lerövidíti ezt az egyeztetési folyamatot, mivel a gyártócsapatok közvetlenül a meglévő szerszámokhoz viszonyíthatják a sínprofil rajzokat.
A Ningbo Yinzhou Fukangda liftalkatrészgyárról
A Ningbo Yinzhou Fukangda Felvonóalkatrészgyárat 2006-ban alapították, és a kínai Zhejiang tartomány Ningbo városának Yinzhou kerületében, a Da'ao Industrial Parkban található. A cég a felvonóalkatrészek kutatásával, fejlesztésével, gyártásával és értékesítésével foglalkozik, felvonóvezető cipőgyártóként és felvonóvezetősín-cégként egyaránt dolgozik a hazai és nemzetközi felvonóellátási láncokat kiszolgálóként.

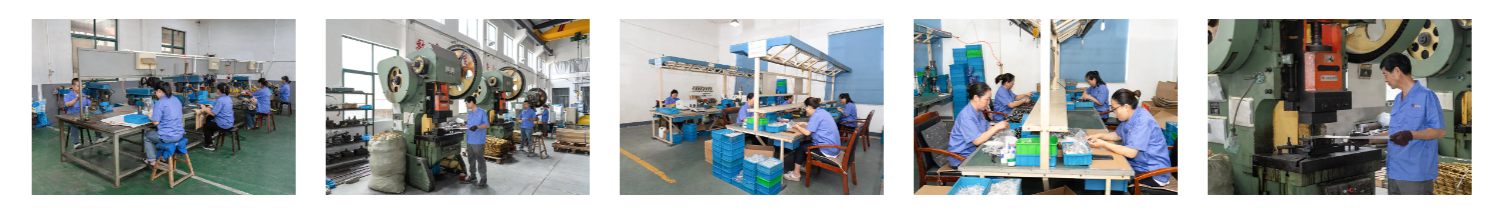

A gyártóközpont számos fejlett hardver- és műanyagfeldolgozó berendezést működtet, kiforrott összeszerelő sorok és ellenőrzési eljárások mellett, amelyek minden gyártási tételnél támogatják a pontosságot, a minőséget és a stabil ellátási folytonosságot. Mint egy OEM felvonóvezető saru and Kínai felvonóvezető cipő gyártó , A Fukangda hosszú távú együttműködést épített ki a hazai piacon működő elismert felvonómárkákkal, beleértve a Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki és Singlin projektcsatornákat is, ami a felvonóalkatrész-iparon belüli, több éven át tartó folyamatos kínálatból épített erős hírnevet tükrözi.
Gyakran Ismételt Kérdések
Ez egy csúszó vagy gördülő szerkezet, amelyet a felvonófülke vagy az ellensúly és a vezetősín közé szerelnek, és egyetlen függőleges pályára korlátozzák az utazást.
Stabilizálja a kocsit vagy az ellensúlyt a sínen, megakadályozva az elhajlást, billenést vagy kilengést, miközben a lift fel-le mozog.
Egy tipikus elrendezésben négy vezetőpapucs van az autó vázán és négy az ellensúly keretén, mindegyik felső és alsó sarkában.
Az ülés és a síntest jellemzően fém, míg a cipőbélés gyakran kopásálló anyag, amelyet a sínnel szembeni súrlódás csökkentésére terveztek.
A vezetősínek szabványos T-alakú profilméretekben kaphatók, a megfelelő méretet az autó súlya, sebessége és a konzolok közötti sínfesztáv alapján választják ki.
A síneket szakaszonként kell felszerelni a tengelyen belüli fali tartókra, ellenőrizni kell a függőleges igazítást, és a vezetőpapucsok felszerelése előtt rögzítőlemezekkel rögzítik.
A technikusok mérik a sín szélességét, a munkafelület síkságát és a függőleges igazítást a tengely mentén féknyergek és több ponton végzett egyenességellenőrzés segítségével.
