Felvonó csúszótalp: típusok, kiválasztási és összehasonlítási útmutató

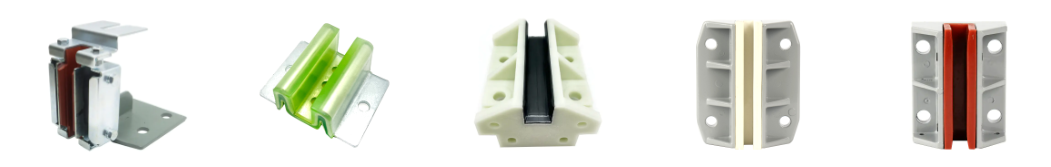

Gyakori típusok és jellemzők

A felvonó csúszó vezetőpapucsokat általában aszerint csoportosítják, hogy hogyan veszik fel a sín egyenetlenségeit, és az érintkezési pontnál használt bélésanyag szerint. Az e típusok közötti választás befolyásolja a menetkényelmet, a zajszintet és azt, hogy milyen gyakran kell a bélést cserélni, így a különbségek megértése az első gyakorlati lépés minden felvonóalkatrészt vásárló számára.

A bélésanyag az egyik legfontosabb jellemző az egyes típusokon belül, mivel közvetlenül meghatározza a súrlódási viselkedést, a zajszintet és a kopási sebességet. A gyakori bélésanyagok közé tartozik a szabványos nejlon, az olajba ágyazott önkenő nylon és a polioximetilén (POM), amelyek mindegyike eltérő egyensúlyt kínál a kopásállóság, a zajcsillapítás és a költséghatékonyság között. A cipőtípus és a bélésanyag megfelelő kombinációjának kiválasztását jellemzően a felvonó sebessége, a kocsi tömege és a sínek állapota határozza meg, amelyekről az alábbi kiválasztási részben lesz szó.

Működési elv és szerkezet

A felvonó csúszó vezetőpapucsa úgy működik, hogy folyamatos kapcsolatot tart fenn a cserélhető bélés és a vezetősín között, miközben a kocsi vagy az ellensúly függőlegesen halad, korlátozva az oldalirányú mozgást, miközben lehetővé teszi a szabad függőleges mozgást. A szerkezet szándékosan egyszerű, ezért a csúszó vezetőpapucsok továbbra is megbízható, széles körben meghatározott alkatrészek maradnak a felvonóiparban.

Működés közben a sínérintkező csatorna a T-alakú vezetősín feje köré tekered, a bélés pedig elnyeli a súrlódást minden érintkezési felületen, ahogy az autó mozog. Rugós kivitelben a rugós elem lehetővé teszi, hogy a bélés enyhén befelé és kifelé mozogjon, így kompenzálja a kis síneltéréseket anélkül, hogy erős rázkódást továbbítana az autó vázára. Mivel a bélés az elsődleges kopóalkatrész, anyagát és vastagságát úgy tervezték, hogy kiszámítható, fokozatosan kopó felületet biztosítson, amely ellenőrizhető és cserélhető jóval azelőtt, hogy befolyásolná a menetminőséget vagy a sínérintkezés integritását.

Alkalmazási forgatókönyvek és kiválasztási kritériumok

A felvonó csúszó vezetőpapucsokat személyfelvonókon, teherfelvonókon és ellensúly-szerelvényeken alkalmazzák, a megfelelő konfiguráció elsősorban a felvonó névleges sebességétől, a kocsi terhelésétől és a vezetősín profiljától függ. E változók helyes egyeztetése befolyásolja az utazás minőségét, a zajszintet és azt, hogy a karbantartó csapatoknak milyen gyakran kell ütemezniük a betétcserét.

A névleges sebesség általában a legbefolyásosabb tényező a vezetőpapucs kiválasztásában, mivel a nagyobb sebesség növeli a sínnel való érintkezés gyakoriságát és az utasok érzékenységét az átvitt rezgésekre. Az alábbi fánkdiagram egy általános, reprezentatív felosztást mutat be arról, hogy hol alkalmazzák a leggyakrabban a csúszó vezetőpapucsokat a lifthasználati esetekben, ami hasznos kontextus az épületportfólió vagy flotta jellemző keresleti mintáinak értékeléséhez.

A diagram áttekintése előtt érdemes megjegyezni, hogy a tényleges arányok régiónként, épülettípusonként és felvonókoronként változnak, ezért az alábbi ábrákat általános reprezentatív mintaként kell értelmezni, nem pedig precíz piaci mérésként. A diagram a tipikus csúszó vezetőpapucs-használatot négy nagy kategóriába sorolja: alacsony és közepes sebességű személyliftek, teher- és teherfelvonók, sebességosztályok közötti ellensúly-szerelvények, valamint modernizációs vagy utólagos csereprojektek. Ez a fajta bontás segít szemléltetni, hogy a bélésanyag-kiválasztási kritériumok miért különböznek annyira a teherszállítási alkalmazások és a magasabb munkaciklusú személyszállítási alkalmazások között.

Ebben a reprezentatív bontásban a legnagyobb szegmens az alacsony és közepes sebességű személyliftek, amelyek azt tükrözik, hogy milyen széles körben vannak előírva a csúszó vezetőpapucsok olyan lakó- és kereskedelmi épületekben, ahol a névleges sebesség a csúszó érintkezés kényelmes működési tartományán belül marad. A teher- és teherfelvonók alkotják a következő legnagyobb szegmenst, mivel ezek az alkalmazások általában a teherbíró tartósságot részesítik előnyben a görgős vezetőpapucsokhoz kapcsolódó simább menettulajdonságokkal szemben. Az ellensúly-szerelvények jelentős részarányként jelennek meg, mivel a csúszó vezetőpapucsokat gyakran használják az ellensúlyokon még olyan felvonókban is, ahol magát a kocsit görgős vezetőpapukra korszerűsítették, mivel az ellensúlyos menetkényelem kevésbé kritikus az utasok számára. A modernizációs és korszerűsítési projektek kisebb, de állandó részesedést képviselnek, tükrözve az elöregedő felvonóflották folyamatos csereciklusát. Ez a minta azt is megmagyarázza, hogy sok felvonóalkatrész-gyártó miért tart fenn a konzolstílusok széles skáláját, mivel az utólagos beépítési projekteknek gyakran meg kell felelniük több eredeti márka hagyományos OEM szerelési konfigurációinak. A nagy felvonóportfóliókat felügyelő létesítménymenedzserek gyakran hasznosnak tartják az ilyen jellegű felhasználási megosztások belső nyomon követését, mivel ez segít előre jelezni, hogy mely bélésanyagok és konzoltípusok cserélik a legtöbbet. Az első gyakorlati lépés annak felismerése, hogy egy adott felvonó melyik szegmensbe tartozik, mielőtt árajánlatot kérne egy vezetőcipő gyártótól vagy beszállítótól.

A csúszó és görgős vezetőcipők részletes összehasonlítása

A csúszó vezetőpapucsok és a görgős vezetőpapucsok egyaránt egy vonalban tartják a felvonófülkét a vezetősínhez, de jelentősen különböznek egymástól a mechanizmusban, a menettulajdonságokban és a karbantartási profilban. E különbségek megértése segít a vásárlóknak elkerülni, hogy egy adott felvonó névleges sebességéhez és munkaciklusához rossz alkatrésztípust adjanak meg.

A bélésanyag a másik fő összehasonlítási pont magában a csúszóvezető cipőben, mivel a különböző polimer bélések eltérő kopási időt biztosítanak hasonló működési feltételek mellett. Az alábbi halmozott oszlopdiagram összehasonlítja három általános bélésanyag relatív szolgáltatási hozzájárulását két működési tényező alapján: kopásállóság és zajcsillapítás, így kombinált képet ad arról, hogy az egyes anyagok hogyan váltják ki ezt a két tulajdonságot.

Mielőtt megnézné a táblázatot, vegye figyelembe, hogy a tényleges kopás és zajszint nagymértékben függ a sín állapotától, a kenési gyakorlattól és a felvonó munkaciklusától, így a feltüntetett értékek általános relatív összehasonlításokat jelentenek, nem pedig rögzített garanciákat bármely telepítésre vonatkozóan. A három összehasonlított anyag a standard nylon, az olajba ágyazott önkenő nylon és a POM. Mindegyik oszlop két halmozott szegmensre van felosztva, amelyek a relatív kopásállósági és relatív zajcsillapítási hozzájárulást képviselik, így a teljes oszlopmagasság tükrözi a két tényező együttes relatív teljesítményét.

A diagram egyértelmű előrehaladást mutat a normál nejlontól az olajba ágyazott nejlonon át a POM-ig, a teljes oszlopmagasság pedig növekszik mind a kopásállóság, mind a zajcsillapítás tekintetében, ahogy az anyagok egyre specializálódnak. A szabványos nylon jellemzően a legalapvetőbb teljesítményprofilt kínálja a három közül, ezért továbbra is gyakori az árufuvarozási és alacsonyabb igénybevételi ciklusú alkalmazásokban, ahol az alkatrészek költséghatékonysága meghaladja a bélés meghosszabbított élettartamának előnyeit. Az olajba ágyazott önkenő nylon jelentős előrelépést mutat a kopásállóság terén, mivel a beágyazott kenőanyag csökkenti a felületi súrlódást az érintkezési pontoknál, ami szintén hozzájárul a zajcsillapítás mérsékelt javulásához. Ebben az összehasonlításban a POM mutatja a legerősebb kombinált teljesítményt, főként a nagyobb belső merevségének és méretstabilitásának köszönhetően, amely hosszabb szervizintervallumon keresztül segít megőrizni az egyenletes érintkezési geometriát a sínnel. Ez a fejlődés azt szemlélteti, hogy a felvonók korszerűsítési projektjei és a nagyobb igénybevételű utasfelvonók miért írnak elő gyakran POM-ot vagy olajba ágyazott nylon bélést a hagyományos nylon helyett, noha a szabványos nylon továbbra is ésszerű választás az alacsonyabb igényű alkalmazásokhoz. Érdemes megjegyezni, hogy a zajcsillapítási teljesítményt a rugó kalibrálása és a sínbeállítás is befolyásolja, nem csak a bélés anyaga, ezért a bélés kiválasztását a megfelelő beszerelési és beállítási gyakorlatok mellett kell mérlegelni. A bélés opcióit összehasonlító karbantartó csapatoknak útmutatást kell kérniük a gyártótól az adott felvonósebesség és munkaciklus várható kopási élettartamára vonatkozóan, ahelyett, hogy kizárólag az itt láthatóhoz hasonló általános anyag-összehasonlításokra hagyatkoznának. Mivel a béléscsere rutin karbantartási feladat, sok vásárló egyetlen bélésanyagot szabványosít az egész flottán, hogy leegyszerűsítse a készletezést és a cseretervezést.

Iparági trendek a vezetőpapucs és a vasúti sebesség kompatibilitás terén

Mivel a felvonók névleges sebessége általában nőtt az új telepítéseknél, a vezetőpapucs típusa és a sín sebessége közötti kapcsolat egyre fontosabb részévé vált a specifikációkkal kapcsolatos megbeszéléseknek. Az alábbi szóródiagram egy általános, szemléltető képet mutat arról, hogy a csúszó- és görgős vezetőpapucsok használata hogyan oszlik meg a felvonó névleges sebességei között, az általános iparági megfigyelések alapján, nem pedig egy konkrét mért adatkészleten.

A diagram áttekintése előtt érdemes hangsúlyozni, hogy az egyedi építési követelmények, a sínek minősége és a menetkényelem elvárásai egy adott projektet az általános mintán kívül bármelyik vezetősapatípus felé tolhatnak el. A diagram minden pontja egy általános alkalmazási példát mutat be, a névleges sebességgel a vízszintes tengelyen és a relatív utazási igény prioritásával a függőleges tengelyen, annak szemléltetésére, hogy a csúszó vezetőpapucs alkalmazások hol csoportosulnak össze a görgős vezetőpapucs alkalmazásokhoz képest.

A szóróminta a csúszó vezetőpapucs-alkalmazásokat mutatja a világosabb árnyalatban, a diagram alacsonyabb sebességű, alacsonyabb vezetési komfort prioritású régiója felé csoportosulva, míg a görgős vezetőpapucs alkalmazások a sötétebb árnyalatban a nagyobb sebességű, nagyobb menetkomfort-prioritású régió felé csoportosulnak. Ez a klaszterezés az általános iparági mintát tükrözi, ahol a csúszóérintkezők teljesen megfelelőek maradnak alacsonyabb sebességeknél is, mivel a súrlódással összefüggő vibráció és hőtermelés egy kezelhető tartományon belül marad. A névleges sebesség növekedésével az utazási kényelmi elvárások is általában emelkednek, különösen a kereskedelmi és sokemeletes utasépületekben, ami a specifikációt a görgős vezetőpapucsok felé tolja el, amelyek csökkentik a súrlódás okozta vibrációt nagyobb menetsebességnél. A diagram közepén látható egy átmeneti zóna, ahol mindkét vezetőcipő típus megjelenik, tükrözve a valós projekteket, ahol a sebesség önmagában nem határozza meg teljes mértékben a választást, hiszen olyan tényezők is szerepet játszanak, mint a sín minősége, az épülethasználati szokások és a modernizációs költségvetés. Ez az átmeneti zóna fontos átvétel a specifikációs csapatok számára, mivel azt mutatja, hogy a közepes sebességű felvonók nem korlátozódnak automatikusan egy vezetőpapucs típusra, és ezeket a tényezők kombinációja alapján kell értékelni, nem pedig önmagában a sebességet. Ez azt is megmagyarázza, hogy egyes felvonógyártók és modernizációs vállalkozók miért írnak elő továbbra is jól megtervezett csúszó vezetőpapucsokat, beleértve a rugós és kompozit betétes típusokat, még olyan sebességeknél is, ahol gyakoriak a görgős vezetőpapucsok, különösen akkor, ha a költséghatékonyság és a mechanikai egyszerűség továbbra is prioritást élvez. A vegyes sebességű felvonóflottát kezelő vásárlók számára ez a minta hasznos kiindulópont az egységek csoportosításához a valószínű vezetőpapucs típusa szerint, mielőtt árajánlatot kérnének a felvonó csúszótalpa-gyártójától vagy beszállítójától.

Ez a fajta alkalmazáshoz igazodó munka előnyére válik, ha a gyártó széles körű gyakorlati tapasztalattal rendelkezik több felvonómárka és sebességosztály tekintetében. A 2006-ban alapított Ningbo Yinzhou Fukangda Felvonóalkatrészgyár a Da'ao Industrial Parkban, Yinzhou kerületben, Ningbo Cityben, Zhejiang tartományban, egy felvonóalkatrész-gyártó és -gyár, amely a felvonóalkatrészek kutatására, fejlesztésére, gyártására és értékesítésére szakosodott, beleértve a csúszó vezetőcipőket is. A vállalat gyártóközpontja számos hardver- és műanyagfeldolgozó berendezést üzemeltet, valamint kiforrott összeszerelő gyártósorokat és ellenőrzési eljárásokat, amelyek támogatják a következetes pontosságot és minőséget a kínálatban. Működési története során a vállalat együttműködési tapasztalatokat épített ki olyan jól bevált felvonómárkákkal, mint a Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific és Suzuki, ami tükrözi a különböző felvonórendszerekben alkalmazott konzolkonfigurációk és sínprofilok széleskörű ismeretét, ami különösen fontos vegyes korszerűsítési és felújítási projektek esetében.

Karbantartási útmutató a hosszú távú megbízható működéshez

A rendszeres ellenőrzés és a bélés időben történő cseréje biztosítja, hogy a csúszó vezetőpapucsok egyenletesen működjenek a felvonók élettartama során. Mivel a bélést kopóalkatrésznek tervezték, a strukturált ellenőrzési ütemterv általában hatékonyabb, mintha megvárná az észrevehető menetminőségi problémákat, mielőtt intézkedne.

1. Rendszeresen ellenőrizze a bélés vastagságát és a felület állapotát, és ellenőrizze, hogy nincs-e egyenetlen kopás, ami a sín eltolódására vagy túlzott rugónyomásra utalhat.
2. Győződjön meg arról, hogy a sínkenést a felvonó működési követelményeinek megfelelően alkalmazzák és karbantartják, mivel a nem megfelelő kenés felgyorsítja a csúszó típusú cipők béléskopását.
3. Ellenőrizze a rugófeszességet és a hézagot a rugóterhelésű cipőkön, hogy megbizonyosodjon arról, hogy a gyártó által megadott beállítási tartományon belül maradnak.
4. Figyeljen a szokatlan zajra vagy rezgésre működés közben, ami gyakran jelzi a bélés kopását, a sín eltolódását vagy a rögzítőkeret meglazulását, mielőtt jobban látható tünetek jelentkeznének.
5. Ellenőrizze, hogy a rögzítőkonzol csavarjai megfelelően meg vannak-e húzva, mivel az idő múlásával a vibráció fokozatosan meglazíthatja a rögzítőelemeket mind az autó, mind az ellensúly vezetőpapucs egységein.
6. Cserélje ki a béléseket proaktívan, amint a kopás megközelíti a gyártó által javasolt minimális vastagságot, és ne várja meg, amíg a sínek érintkezése megsérül.

Az egyszerű ellenőrzési napló vezetése, amely rögzíti a bélés vastagságának mérését az idő múlásával, megkönnyíti a csereidőzítés előrejelzését és a pótalkatrész-készlet megtervezését, ahelyett, hogy a váratlan kopásra reagálna. Mivel a béléscsere jellemzően rutinszerű, kis bonyolultságú feladat a görgős vezetőpapucs csapágy szervizéhez képest, sok karbantartó csapat a szokásos rendszeres szervizlátogatás részeként kezeli. Az egyenletes termékminőséget és a könnyen beszerezhető cserebetéteket kínáló felvonó csúszótalpa-gyártójával való együttműködés minimálisra csökkenti a felvonók üzemen kívüli idejét a rutin karbantartás során.
